                                                            　　今年5月25日，华为半导体负责人何庭波在中国科学院科技论文预发布平台ChinaXiv上首次发布《面向多层级电子系统的时间缩微理论》预印本（V1版本），尝试为后摩尔时代的半导体演进寻找一条新的技术路径。
　　与过去数十年围绕晶体管几何尺寸不断缩小的“几何缩微”不同，这一理论提出，以“时间（τ）缩微”替代“几何缩微”作为电子系统持续演进的新目标，通过LogicFolding（逻辑折叠）、Unified Bus（统一总线）以及Hi-ONE光互连等技术，从器件、电路、芯片到系统多个层级持续压缩信号传播时间，实现性能、能效与系统集成度的持续提升。
　　7月3日，何庭波在ChinaXiv发布V2版本。相比V1版本，新版论文的核心理论并未改变，但补充了大量实测数据和工程细节，并进一步细化了麒麟处理器和昇腾AI平台未来数年的演进路线。
　　对于正触及先进制程物理边界的全球半导体产业而言，这也是此次论文更新最值得关注的变化之一。
　　用麒麟验证τ定律
　　相比V1更多回答“什么是τ定律”，V2版本用更多数据进一步解释这套理论如何落地。

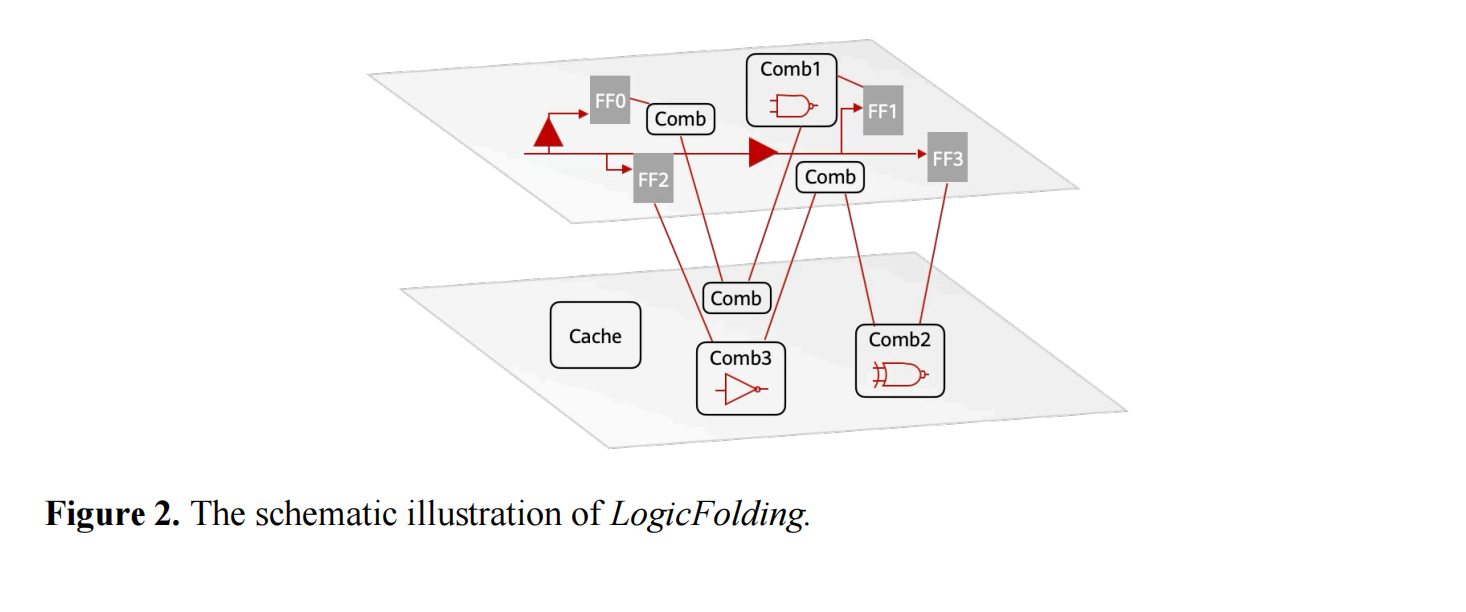

　　以论文核心提出的三维逻辑折叠为例，V1主要介绍了利用三维堆叠缩短关键路径、降低RC延迟、提升频率和晶体管密度的基本思路，而V2进一步阐释了这一技术能够实现的关键工程条件。
　　论文中新增了“Gear Ratio（齿轮比）”概念，用于描述Hybrid Bonding（混合键合）间距与顶部金属层布线间距之间的关系。论文指出，只有当垂直互连间距与顶部金属层间距足够接近（齿轮比低于3，理想趋近于1）时，设计空间才能从传统的宏块级离散优化（Discrete Optimization）转变为单元级连续优化（Continuous Optimization）。
　　这一转变至关重要，它使得EDA工具能够将多个主动层视为一个连续的整体、以标准单元粒度进行跨层协同设计，而不再受限于按功能模块强行分层的粗放式做法，从而释放三维堆叠的真正潜力。论文还指出，为实现这一目标，华为在超细间距混合键合、TSV微缩及叠层精度控制方面经历了多年的工艺开发努力。

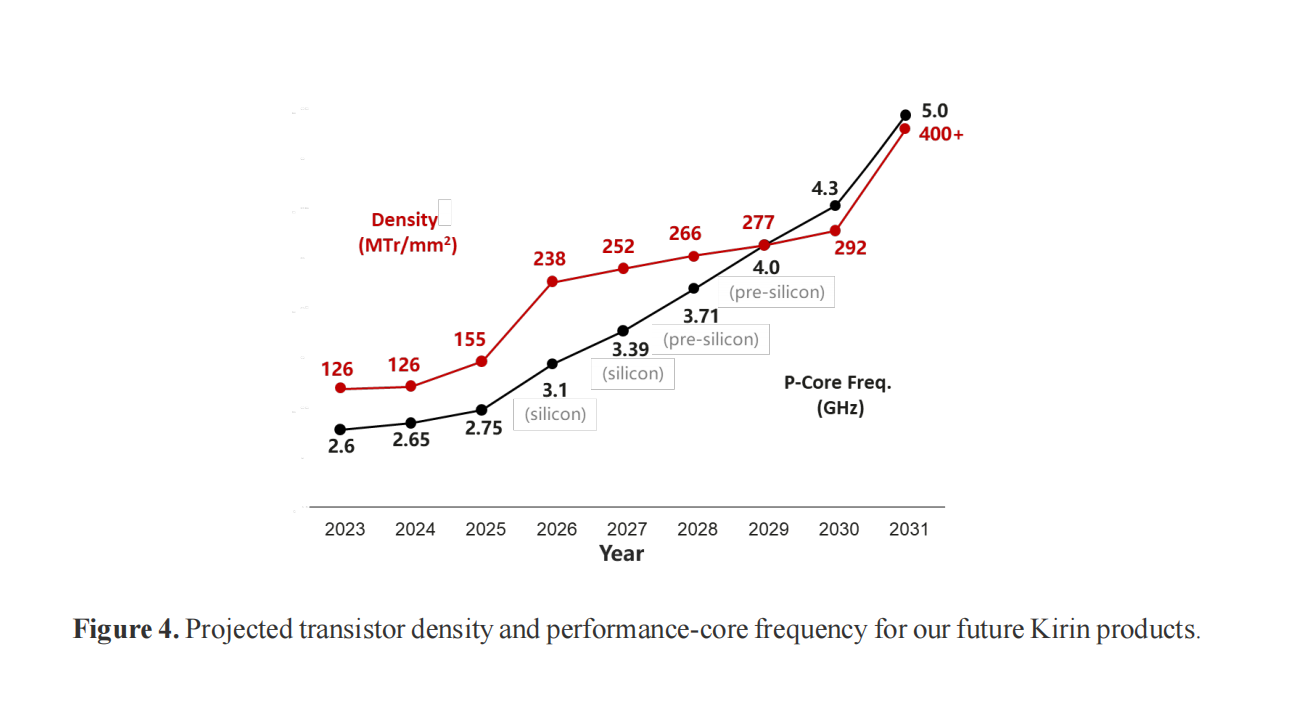

　　在V1中，华为已经列出了逻辑折叠驱动下麒麟处理器未来数代的发展规划，而V2在此基础上新增了晶体管密度与CPU频率的投影曲线图，将CPU性能核心频率、晶体管密度以及逻辑折叠演进纳入更加完整的量化框架。在移动端，V2明确补充了TSV从顶层金属逐步下移至M6层（可释放超过30%的高层布线资源）、以及从两层向三层、四层多有源层堆叠的演进路径。时间上，华为昇腾Ascend990将在2030年前后引入逻辑折叠。
　　相比路线图本身，更大的变化来自论文新增的大量工程验证数据。V2版本中新增了Kirin 2026与Kirin9030 Pro在等性能条件下的实测对比，展示两款芯片在相同性能目标下的电压、功耗及功率密度变化。数据显示，在25环境、等性能目标下，Kirin 2026可将供电电压由1.1V降低至0.9V，归一化功耗下降至0.59（即功耗降低41%），同时归一化功率密度下降约5.6%。
　　在业内看来，相比V1主要展示性能结果，V2补充了实现这些结果背后的工程约束、热管理策略与设计方法论，进一步推动τ定律从理论框架逐渐演变为一套可以持续验证的芯片设计方法。
　　从芯片到AI集群
　　除了移动终端之外，V2版本另一项值得关注的变化，是更加完整地解释了τ定律如何从单颗芯片扩展到整个AI计算系统。
　　华为认为，随着大模型持续演进，AI系统面临的瓶颈已经不再只是单颗芯片的计算能力，而是计算、互连、存储、供电等多个层级的发展速度逐渐失衡。未来AI基础设施若要继续提升性能，需要从系统层面持续压缩时间常数τ，而不仅依赖单一制程节点的演进。

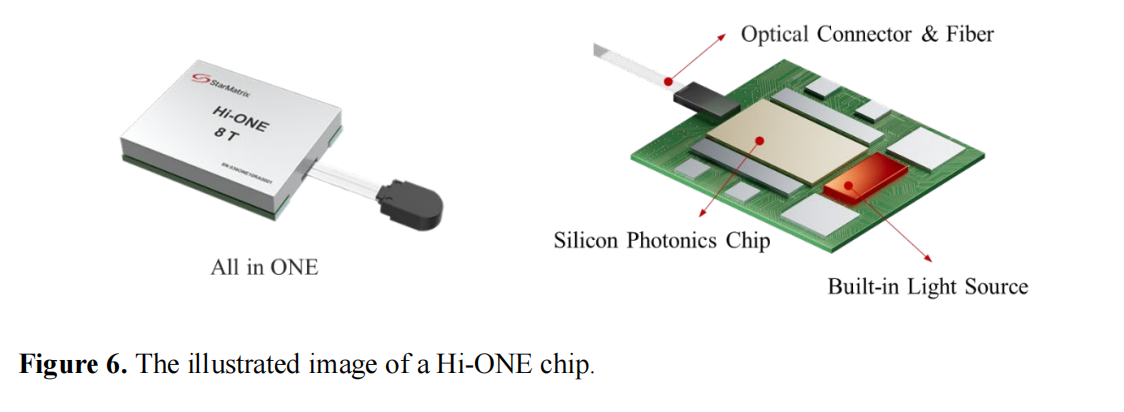

　　在具体实现路径上，更新后的论文通过新增的多张示意图进一步阐述了Unified Bus、Hi-ONE以及3D Folding三项技术在系统中的分工与协同，三项技术共同作用于不同层级的τ优化，形成从芯片、互连到AI集群的系统级协同设计。
　　此外，在V1版本中，华为还明确提出了包括适配三维逻辑划分的EDA工具链、晶圆间工艺偏差补偿、垂直互连开销、系统能耗以及新型基准测试方法等一系列待解决的关键问题。同时在V2中补充了热感知设计策略及其对应的功率密度实测数据。
　　截至发稿时，该论文在ChinaXiv平台上的点击量已超过26万次，下载量超过5万次。
　　值得注意的是，华为在两个版本的论文中并未将τ定律描述为一套已经成熟的解决方案，而是将其定位为一个仍在持续演进、需要全产业链协同的工程体系。
　　何庭波提到，希望未来六至十年，以τ作为核心研发目标的企业、科研团队与产业生态，将主导后续十年的计算产业发展格局。
　　“未来十年技术发展框架已然清晰，仍存在诸多待解难题，仅凭单一企业无法攻克。工具链、行业标准、性能基准、器件物理、商业模型等领域，都需要全行业协同共创。”何庭波说。
